ВихревыеРасходомер ультразвуковой КАРАТ-РС
| Тип: | Ультразвуковой |
|---|---|
| Ду: | 20 … 100мм |
| Расход: | Min: 0,02 м3/час … Max: 240 м3/час |
| Выходы: | Импульсный, Токовый, RS-232, RS-485 |
| Монтаж: | Фланцы / резьба |
Указаны обобщенные параметры.Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Расходомер-счетчик жидкости ультразвуковой КАРАТ-РС предназначен для технологического и коммерческого учета объемного расхода и объема жидкости в заполненных трубопроводах как в составе измерительных систем, так и автономно.
Область применения: предприятия различных отраслей промышленности, предприятия жилищно-коммунального хозяйства.
Конструктивно расходомер состоит из измерительного участка и электронного блока. В зависимости от исполнения измерительный участок и электронный блок поставляется в виде моноблока, либо поставляется электронный блок в виде отдельного законченного устройства и пьезодатчики для организации измерительного участка (исполнение: КАРАТ-РС-БТ - беструбный вариант).
Измерительный участок КАРАТ-РС представляет собой отрезок трубы, в котором установлены пьезоэлектрические преобразователи и отражающие зеркала. Пьезоэлектрические преобразователи поочередно излучают и принимают ультразвуковые импульсы соответственно по или против потока жидкости. В трубах малых диаметров (Ду 20мм и Ду 32мм) пьезоэлектрические преобразователи обеспечивают зондирование всего сечения потока по его оси с использованием двух акустических зеркал. В трубах большего диаметра (Ду 50мм и Ду 80мм) имеются четыре акустических зеркала и импульсы, отражаясь от поверхности, проходят сечение потока по трем хордам.

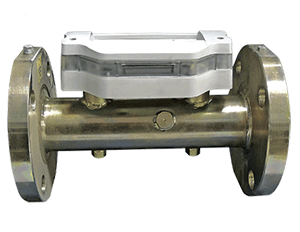

КАРАТ-РС в пластиковом корпусе  |

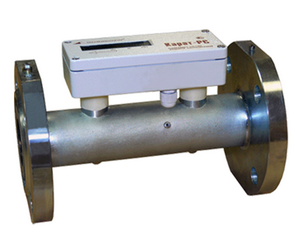

КАРАТ-РС в металлическом корпусе  |
Выходным сигналом расходомера является импульсный сигнал типа "открытый коллектор" с программируемым весом импульса. Показания текущего расхода выводятся на жидкокристаллический дисплей.
В зависимости от исполнения расходомер дополнительно может быть оснащен токовым выходом с диапазоном выходных сигналов 4-20мА либо цифровым выходом в стандарте RS-232 или RS-485, а также индикацией для возможности просмотра показаний.
Расходомеры КАРАТ-РС по устойчивости к воздействию температуры окружающего воздуха соответствуют климатическому исполнению УХЛ 3.1 по ГОСТ 15150-69, но для температуры от 1 до 60°С.
Технические характеристики
| Обозначение | Диаметр условного прохода, Ду, мм | Предел измерения расхода, м3/ч | Вес импульса, л/имп | ||||
|---|---|---|---|---|---|---|---|
| Qmin | Qt2 | Qt1 | Qnom | Qmax | |||
| КАРАТ-РС-20 | 20 | 0,02 | 0,05 | 0,08 | 4,0 | 8,0 | 1,0 |
| КАРАТ-РС-32 | 32 | 0,07 | 0,13 | 0,2 | 10,0 | 20,0 | 1,0 |
| КАРАТ-РС-50 | 50 | 0,16 | 0,35 | 0,5 | 25,0 | 50,0 | 10,0 |
| КАРАТ-РС-50M | 50 | 0,16 | 0,35 | 0,5 | 25,0 | 50,0 | 10,0 |
| КАРАТ-РС-80 | 80 | 0,4 | 0,9 | 1,5 | 75,0 | 150,0 | 10,0 |
| КАРАТ-РС-100 | 100 | 0,63 | 1,5 | 2,4 | 120,0 | 240,0 | 10,0 |
По заказу при производстве расходомера КАРАТ-РС-20 может устанавливаться вес импульса равный 0,1 л/имп.
КАРАТ-РС-50M имеет встроенное устройство подготовки потока и предназначается для работы в прямом потоке измеряемой жидкости.
Ультразвуковые расходомеры КАРАТ-РС-20, -32 выпускаются в резьбовом исполнении.
Ультразвуковые расходомеры КАРАТ-РС-50, -50М, -80, -100 выпускаются во фланцевом исполнении.
| Параметр | Значение |
|---|---|
| Пределы допускаемой относительной погрешности при измерении расхода и объема | ±1,0 % - при расходах от Qt1 до Qmax; ±2,0 % - при расходах от Qt2 до Qt1; не нормируется - при расходах от Qmin до Qt2. |
| Выходные сигналы | - Цифровая индикация - Импульсный выход - 4-20мА - RS-232, RS-485 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3.1 |
| Степень защиты корпуса ГОСТ 14254-96 | IP65 |
| Устойчивость к механическим воздействиям по ГОСТ 12997-84 | N4 |
| Напряжение питания, В | |
| - от встроенного элемента | 3,6 |
| - от внешнего источника питания | от 12 до 36 |
| Габаритные размеры (длина-ширина-высота), мм, не более | |
| КАРАТ-РС-20 | 175х185х150 |
| КАРАТ-РС-32 | 175х185х150 |
| КАРАТ-РС-50 | 190х260х150 |
| КАРАТ-РС-80 | 190х275х150 |
| КАРАТ-РС-100 | 250х375х330 |
| КАРАТ-РС-БТ | 80х100х200 |
| Измеряемая среда | Негорючая и взрывобезопасная жидкость |
| Температура, °С, не более | 150 |
| Кинематическая вязкость, м2/с | от 0,19*10-6 до 1,7*10-6 |
| Содержание твердых и газообразных веществ, не более % от объема | 1 |
| Давление, не более, МПа | 1,6 |
| Плотность, кг/м3 | 700 - 1200 |
| Скорость, м/с | 0,02 - 8 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
| Межповерочный интервал, лет | 4 |
Комплектность
| Наименование | Обозначение | Количество | Примечание |
|---|---|---|---|
| Расходомер - счетчик КАРАТ-РС | МСТИ 400726.00Х | 1 | Соответствующего исполнения |
| Формуляр | МСТИ 400726.001 ФО | 1 | |
| Руководство по эксплуатации | МСТИ 400726.001 РЭ | 1 | |
| Методика поверки | МП 36-221-2005 | 1 | |
| Блок индикации | МСТИ 426419.001 | 1 | Для соответствующего исполнения |
| Комплект монтажной арматуры | 1 |
Рекомендуем ознакомиться:

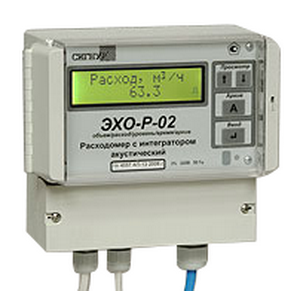

| Тип: | Ультразвуковой (локация уровня) |
|---|---|
